ノーマルのバルブは薄暗いので高効率タイプに交換


スモールランプ、車幅灯、クリアランス球、ポジション球など、幾つもの呼称がありますが、前期型スペースギアのスモールランプは、ウインカーと一緒に組み込まれた、コンビネーションランプのレンズユニットが、黒ずんでしまう傾向不良もあり、更に薄暗さを感じます。



カー用品店で売っている、高効率バルブに交換して使用する方も多いのですが、私も使用しております。

以前、球切れのため、片側だけ、応急的にノーマル球を入れて使用しておりました。違反で捕まるわけでもなく、運転していて特に支障はないのですが、左右で明るさ&色違いというのも、あまり見た目が良くないので、バルブ交換しました。



(作業実施時期:2009年6月)

 作業手順

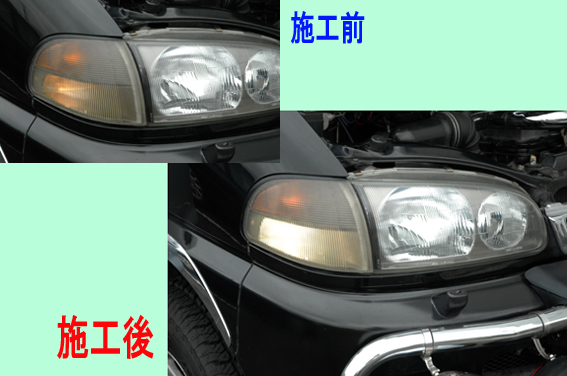

■ノーマル球の点灯状態。

黄味を帯びた発色で、レンズユニットの変色もあり、薄暗い印象です。

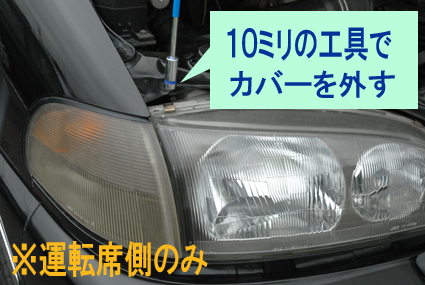

■基本的に、左右対称の構造ですが、何故か? 運転席側だけは、上部にカバーが装着されていますので、10ミリの工具で外します。

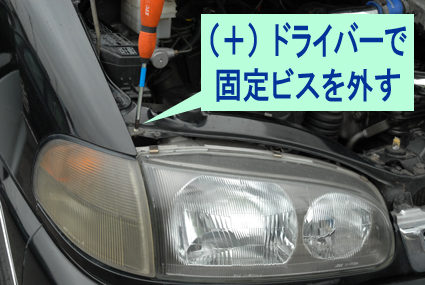

■(+)ドライバーで、レンズユニットを固定しているビスを外します。

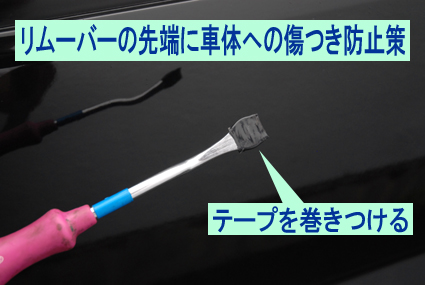

■リムーバー(内装はがし)、若しくは、マイナスドライバーを使用しますが、車体への傷つき防止のため、ビニルテープなどを巻きつけて起きます。

※他の方法として、ウエスを巻くという選択肢もあります。

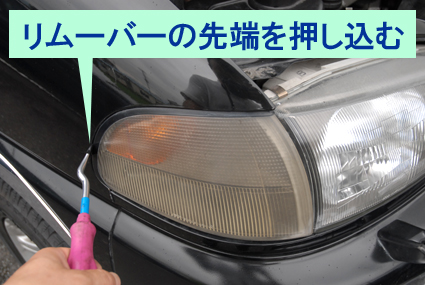

■コンビネーションランプのレンズユニットの後側(フェンダー側)より、リムーバー、若しくはマイナスドライバーの先端を押し込むようにして、隙間を広げていきます。

※レンズユニットが貼りついている場合もあるので、無理に力を入れすぎないように注意。

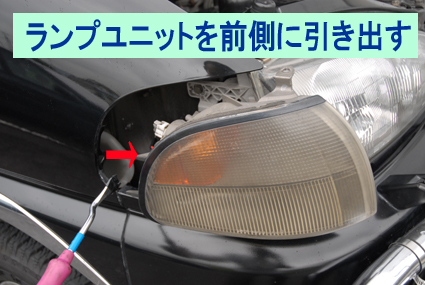

■ユニットが少し浮いたら、前方に引き出すようにして外します。

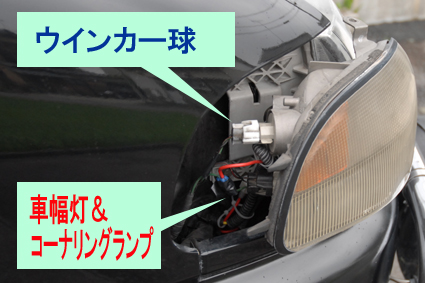

■ウインカーと、車幅灯&コーナリングランプが一体となった、コンビネーションランプのユニットですから、交換する電球を間違えないように。



・今回交換する、スモール球は下側の電球です。

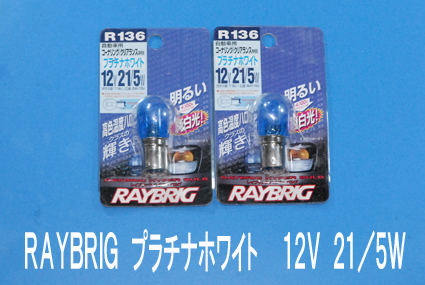

■市販の高効率バルブです。

基本的に、消費電力はノーマル球と同じで、S25ダブル12V21/5W です。



※淡い青色に着色されていますが、発光色はそれほど青白いものではありません。

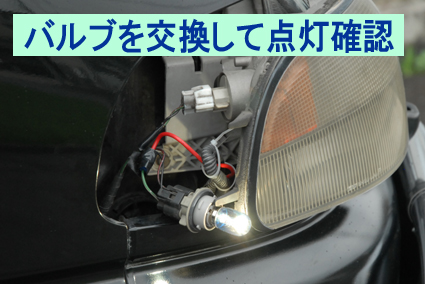

■バルブを交換したら、レンズユニットを復旧させる前に、点灯確認。



・スモールランプの点灯と、ウインカーを出したときに、コーナリングランプが点灯するかどうかを確認します。

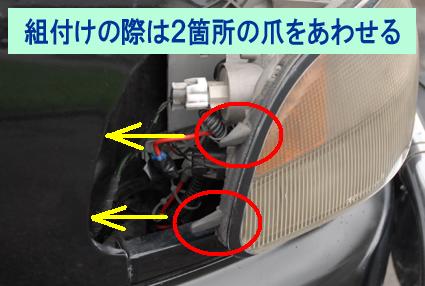

■バルブの交換が終わったら、レンズユニットを元通り復旧するだけですが、組つけには、ユニット後方に、2箇所爪がありますから、位置を合わせて、押し込むだけです。



・その後、ビス等を締めこんで、完了。





前期型の電球適合




スペースギア メンテナンス&DIYのページ


デリカのページ













ご覧のデリカのページは、kazuhikoさんによって作成、長年ネット公開されていたものです。
2019年3月末、Yahoo!ジオシティーズのサービス終了に伴い、閉鎖することになりましたが、大変貴重な資料ですのでインターネット上に残したく、kazuhikoさん承諾のもと、当サイト内に掲載することになったものです。
ページ内には、DIYの作業が多く含まれております。
ご自身で判断のもと、自己責任で作業をお願いします。
