ロービームにはH4バルブが使われている

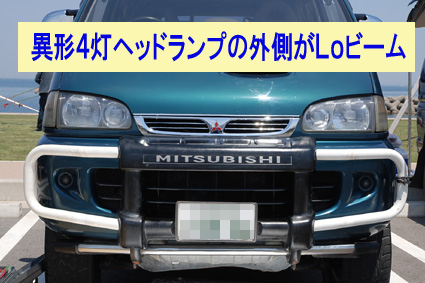

スペースギア(SG)では、異形4灯ヘッドライトが採用されていますが、ロービーム・ハイビームの点灯パターンが、前期型と後期型では異なります。

前期型は、ロービーム側にH4バルブ、ハイビーム側にH1バルブを採用し、ロービームに使われている外側のライトは、上下の切り替えに連動して、H4バルブのHi/Loが切り替わるために、ハイビーム使用時でも常に点灯しており、ハイビーム時に、ロービーム側が消灯することはありません。



※そのため、純正のフォグランプ使用時は、ハイビームに切り替えると、フォグが消灯するように配線されています。





ヘッドライトバルブの交換では、スターワゴン(SW)のように、ヘッドライトユニットを取り外す必要こそありませんが、スペースギアのボンネット内は非常に狭く、特にバッテリーを搭載している助手席側の場合は、作業スペースが極端に狭いために、人によっては手が入らないこともあります。

※ツインバッテリー仕様車では、ほぼ絶望的な狭さです。





 作業手順

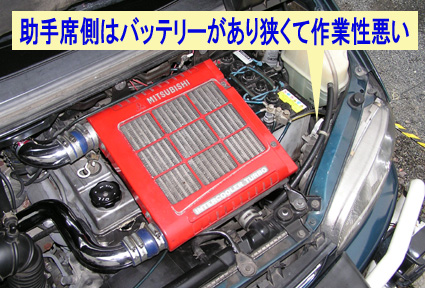

■スペースギアのボンネットは非常に狭いために、作業性は良くないのですが、ディーゼル車では、搭載されるバッテリーサイズも大きく、インタークーラーもあり、助手席側の作業性は、最悪といえます。



・必要に応じて、バッテリー撤去を伴います。

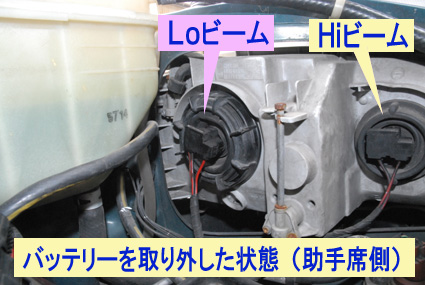

※ここに紹介する画像は、すべて、バッテリーを下ろした状態の、助手席側で撮影しております。

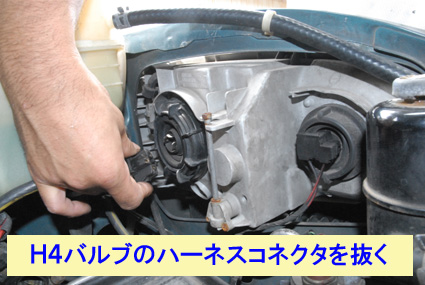

■最初に、H4バルブのハーネスコネクタを抜きます。両サイドのつまみを押すことで、ロックが解除されます。

※そのまま力任せに引き抜かないように。

※ロービームとハイビームの位置を間違えないように。

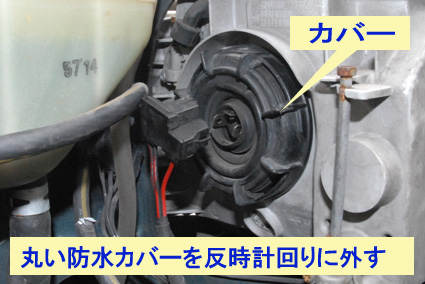

■外側にはまっている、黒い防水バーを外します。

ネジが切ってありますので、反時計回りに緩めると外れます。



※取り付けるときは、時計回りに締める。

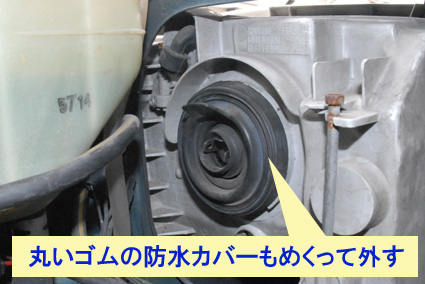

■丸いゴムの防水カバー(ブーツ)も外します。めくるようにして外します。

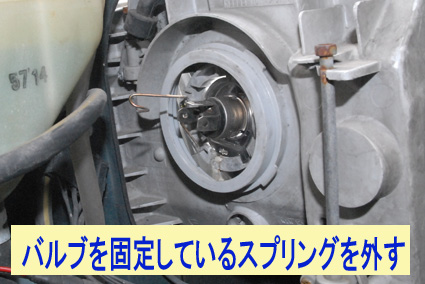

■バルブ(電球)を固定している、ロックスプリングを外すと、バルブを取り出すことが出来ます。

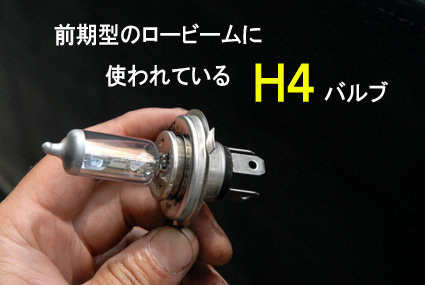

■前期型のロービームに使われているのは、H4バルブ。

上下2本のフィラメントを持つ、ハロゲンランプです。



※ハロゲンランプは、発熱量が大きいので、素手でバルブの発光部に触れないように。

■バルブを交換して、外した逆の手順で復旧させます。

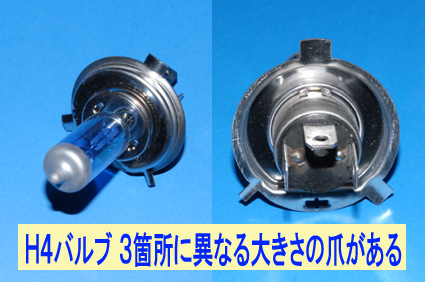

・H4バルブには、3本の爪がありますが、大中小と、大きさがすべて異なるので、1箇所しかぴったり入る位置がありませんので、バルブをセットする向きを間違えることはありません。
