ハイビームにはH1バルブが使われている


スペースギア(SG)の異形4灯ヘッドランプでは、前期型は、ハイビーム側にH1バルブを採用し、ロービームに使われているH4バルブは、上下の切り替えに連動して、Hi/Loが切り替わるために、ハイビーム使用時でも常に点灯しており、ハイビーム時に、内外両方のライトが点灯するため、ハロゲンながらそこそこの明るさを発揮します。



※前期型では、純正のフォグランプ使用時は、ハイビームに切り替えると、フォグが消灯するように配線されています。





スペースギアのボンネット内は非常に狭く、特にバッテリーを搭載している助手席側の場合は、作業スペースが狭いのですが、ロービームと違い、手が入る程度のクリアランスがありますから、準備作業として、撤去しなければならないものはありません。





 作業手順

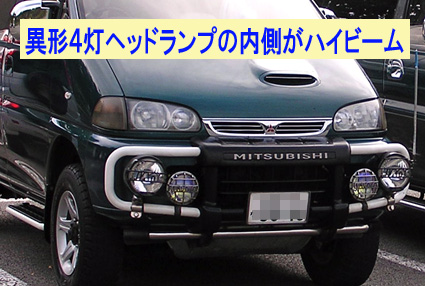

■ハイビームは、異形4灯ヘッドランプの内側です。

位置を間違えないように注意。

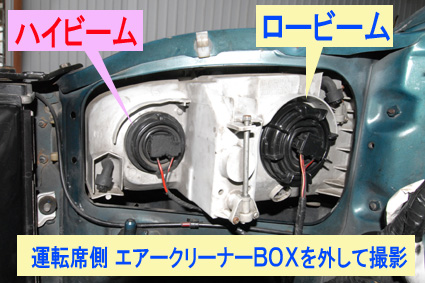

※ここで紹介する画像は、すべて、運転席側を、エアクリーナーBOXを外した状態で撮影しています。

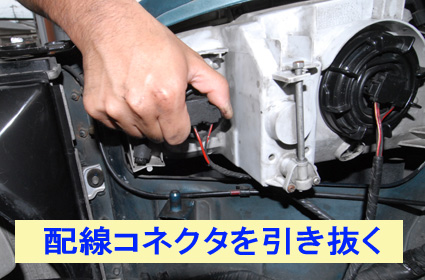

■ハイビームの配線コネクタを外します。



コネクタの両サイドを掴んで、少し押し込むとロックが解除されますから、引き抜くことが出来ます。



※力まかせに引っ張らないように!

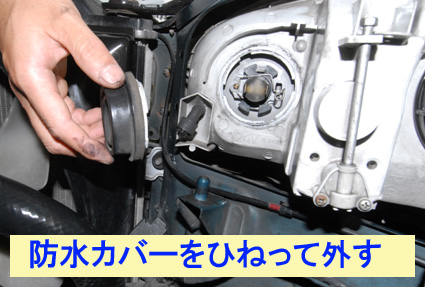

■丸い防水カバーを、反時計方向に回すと、外れます。



※ロービームと違い、カバーは1個だけです。

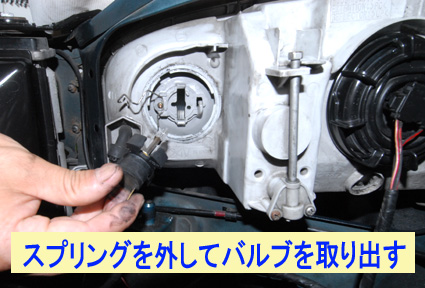

■ロックスプリングを外すと、バルブを取り出すことが出来ます。

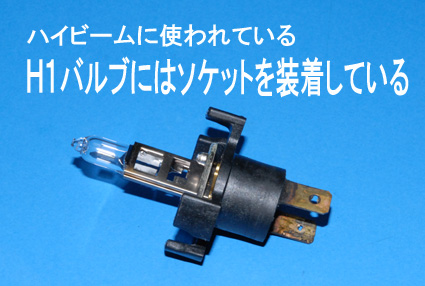

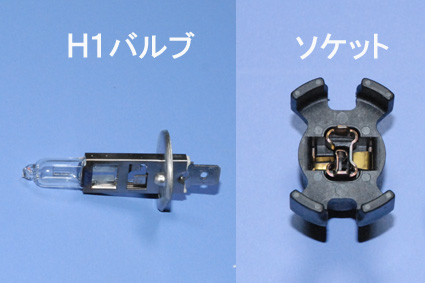

■前期型SGのハイビームには、H1バルブが使われていますが、H1バルブの端子部分に、ソケットを継ぎ足しています。



■ソケットをH1バルブと分離して、新しいバルブに付け替えたら、元通りに復元します。
