スペースギア メンテナンス&DIY<足回り>



フロントドライブシャフト(左側)の脱着 前編







→ デリカ
→ SW
→ SG
 →メンテナンス

   &DIY

足回り

→ Fスタビリンク

→ Rスタビリンク

→ Fショックアブソーバー

→ Rショックアブソーバー

→ Fアッパーアームグリースアップ

→ フロントアッパーアーム ボールジョイントの分解メンテ

→ フロントアッパーアーム ボールジョイントの異音対策

→ フロントロアアーム交換

→ フロント上下アームのボールジョイント交換

→ Fトーションバー調整
→  Rコイルスペーサー
→ Fドライブシャフトブーツ(右)交換
→  Fドライブシャフト(左)の脱着
→ タイロッドエンドの切り離し
→ ステアリングラックブーツの交換
→ プロペラシャフトのグリースアップ
→ トー調整
→ キャンバー調整





 →DELICA

      history

→年表

→初代デリカ

→2代目(L系)

→3代目(P系)

→4代目(P#系)

→4.5代目(SK系)

→5代目(D:5)


ハブASSYを切り離してドライブシャフトを引き抜く

スペースギア(SG)の場合は、4WD車のため、古くなってくると、フロントのドライブシャフトブーツが切れてしまうケースが多く、ブーツ交換の際に、純正部品や、同等の形状をしたブーツでは、ドライブシャフトの脱着工程を伴います。(割れブーツというものも存在する)



運転席側のドライブシャフトは、フロントデフからの距離があるために、インナーシャフトと、アウターシャフトを、フランジ部分でボルト止めしていますから、ハブASSYを切り離さなくても、ドライブシャフトを脱着可能なのですが、助手席側のドライブシャフトは、デフに直接差し込んであるために、ハブASSYを切り離す工程が必要になってきます。

フロントドライブシャフトブーツ(右)の交換

(クリックするとページが開きます)



(1)ジャッキアップしてタイヤを外す

前編

(2)ブレーキキャリパーを外す

(3)スタビライザーリンクを外す

(4)ショックアブソーバー下側のボルト・ナットを外す

(5)タイロッドエンドを切り離す

(6)ハブキャップを外す

後編

(7)Cリング/Oリングを外す

(8)ロアアームボールジョイントを切り離す

(9)アッパーアームとボールジョイントを切り離す

(10)ドライブシャフトを引き抜く

前編では、上記の(1)〜(5)までを紹介します。



作業手順(前編)

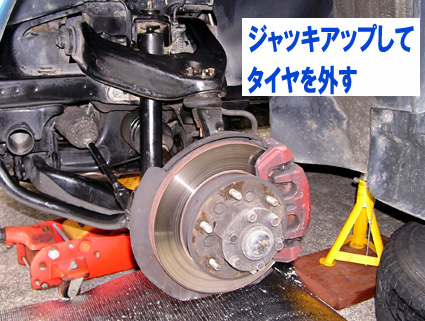

(1)ジャッキアップしてタイヤを外す

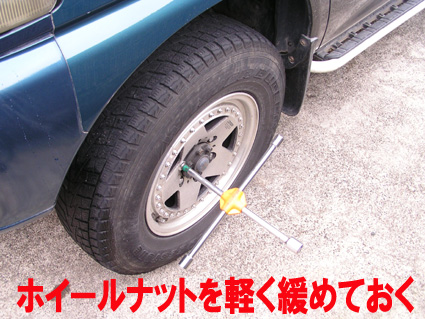

■ジャッキアップする前に、ホイールナットを緩めておきます。

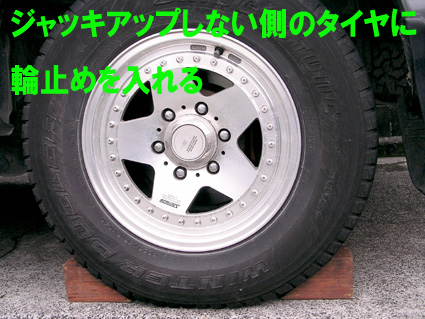

■ジャッキアップしない後輪に輪止めを入れておきます。

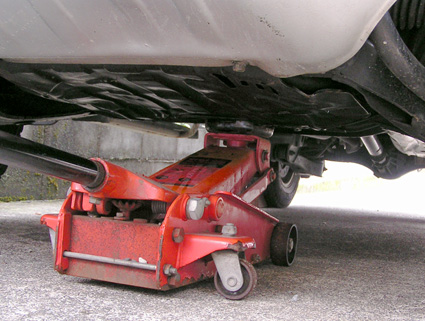

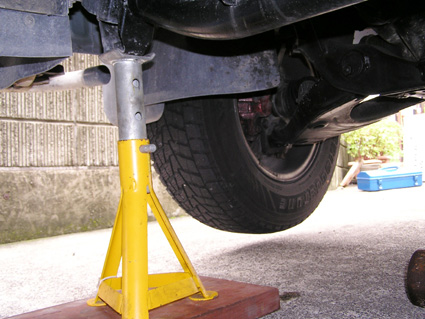

■クロスメンバーの中央付近にフロアジャッキを掛けて、ジャッキアップし、ウマ(リジットラック)の上に載せます。

※ホイールナットを外し、タイヤを外す。外したタイヤは、万が一のときのことを考え、車体の下に入れておいたほうがよいです。

ジャッキアップ作業する前に

(クリックするとページが開きます)

(2)ブレーキキャリパーを外す

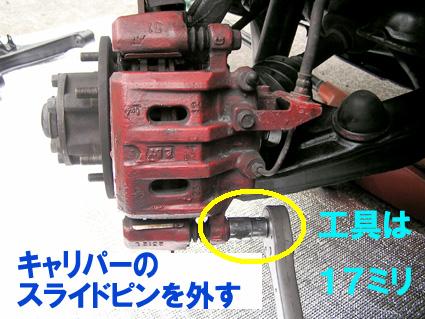

■タイヤが外れたら、ブレーキキャリパーの下の方(裏側)にある、スライドピンのボルトを緩めます。(工具は17ミリ)

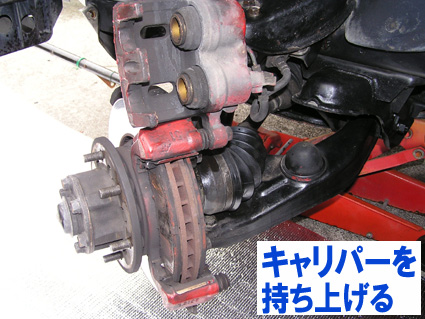

■スライドピンを引き抜き、キャリパーを上に持ち上げて、ブレーキパッドを外します。

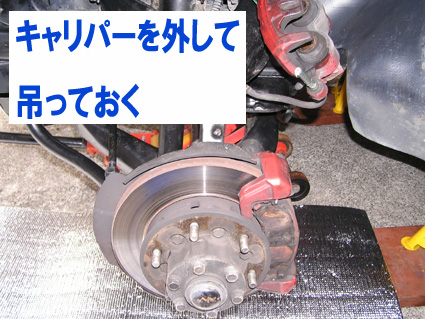

■キャリパーを裏側に引き抜くと、外れます。ブレーキホースを必要以上に引っ張らないように注意しながら、番線などで吊っておきます。

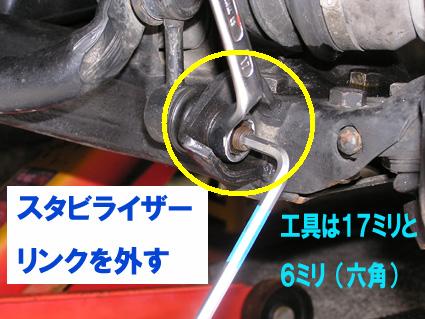

(3)スタビライザーリンクを外す

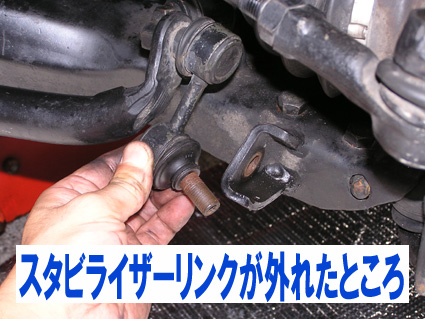

■スタビライザーとロアアームをつないでいるリンクの片方だけ外します。

■リンクのボールジョイントのボルトには、共回りを防止するため、ヘキサゴン(六角レンチ)を差し込むようになっています。17ミリのめがねレンチと、6ミリの六角レンチを使用します。

※初期型のSGでは、六角レンチは、6ミリではなく5ミリが使われていますが、硬く固着していると、工具に力が入らないために、取り外しに苦労します。

■六角レンチを使うために、17ミリのナットは、めがねレンチしか使用できません。ソケットレンチは、緩んだあとからなら使用できます。

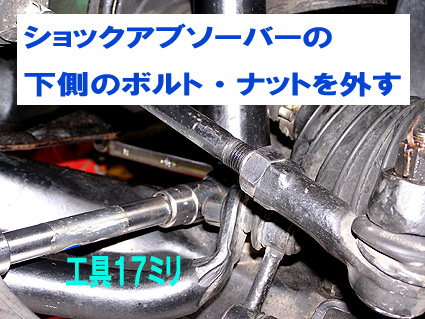

(4)ショックアブソーバー下側のボルト・ナットを外す

■ショックアブソーバーは、下側のボルト・ナットを外すだけでいいです。(上は外さなくてもよい)

■17ミリの工具を使用しますが、ソケットレンチを使用する場合は、眺めのエクステンション(延長棒)や、ユニバーサルジョイントがあったほうがいいです。

(5)タイロッドエンドを切り離す

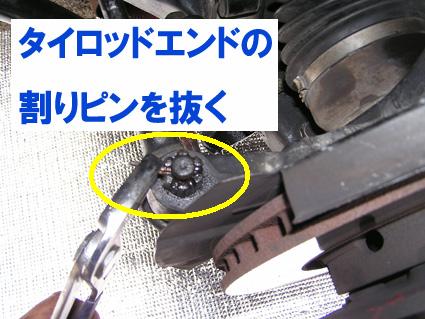

■タイロッドエンドのナットについている割ピンを抜きます。

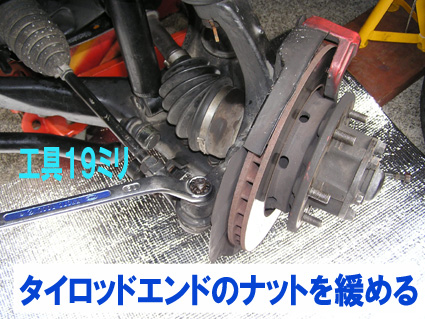

■タイロッドエンドのナットを緩めます(工具は19ミリ) 緩めるだけにしておき、ナットは取らずに2〜3山くらい残しておきます。

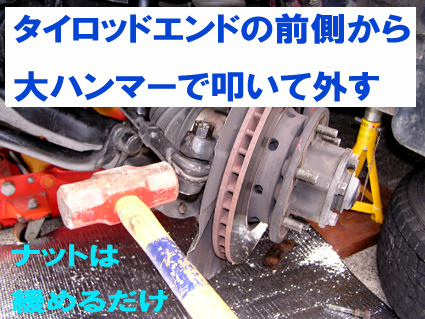

■タイロッドエンドの側面を、前側から、大きなハンマーで叩いて、振動で、テーパー部分を切り離します。

(タイロッドエンドプーラーがある場合は、プーラーを使用することができます 差込径は16ミリ程度必要です)

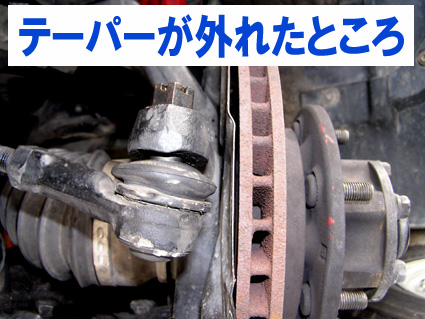

■タイロッドエンドのテーパー部分を切り離したら、残しておいたナットを外して、エンド部分をナックルから外します。

タイロッドエンドの切り離し

(クリックするとページが開きます)



後編につづく

(クリックするとページが開きます)
