ロアアームブッシュが傷んで異音が発生

スペースギア(SG)の足回りは、ダブルウイッシュボーンという構造をしていますが、比較的頑丈な構造ではあるものの、重量級の車体を支え続けると、経年劣化のため、各所から異音がしてくることがあります。



走行中、ブレーキを掛け始めたときに、運転席の前側の下周りから、こつんという軽い衝撃音を感じたり、自宅前の駐車場で、右折しながら路肩のわずかな段差を乗り上げると、ガクンという異音が出ておりました。



あちこち原因を探りながら、スタビリンクを交換したり、アッパーアームのボールジョイントのグリースアップを試みたりしますが、一向に改善されず。

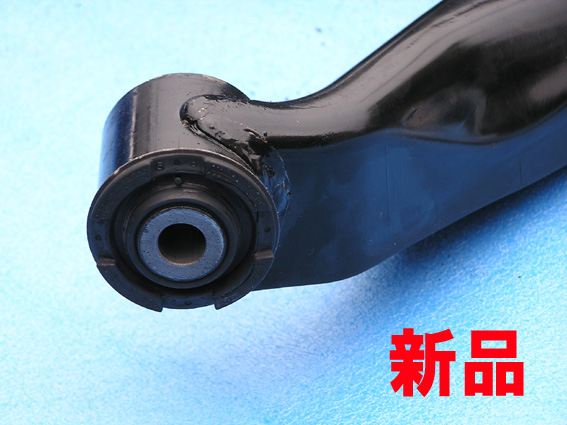

以前、同様の症状で、運転席側のフロントロアアームをASSY交換したときには、ビンゴ!という感じで、異音はぴたりとおさまりました。外したロアアームを見て、前側のブッシュが引きちぎれているではありませんか!







そのときは、予算の関係で運転席側(右側)だけしか施工しませんでしたが、後になって考えると、同時に反対側も交換しておくべきだったと後悔します。異音が出始めて、各所点検をしていくと、ジャッキアップした状態で、ハブASSYを揺らしてみると、ガクガクロアアームの付け根が動くのです。

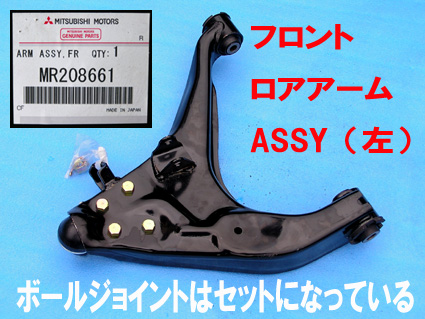

やむを得ず、新品部品を注文して、DIYでの交換を試みることにしました。







作業の概要としては、フロントドライブシャフトを取り外す作業と、途中までは同じです。

Fドライブシャフト(左)の脱着

(上をクリックするとページが開きます)



ドライブシャフト自体は、外しても外さなくても構いませんが、ハブをナックルごと切り離す作業を伴います。

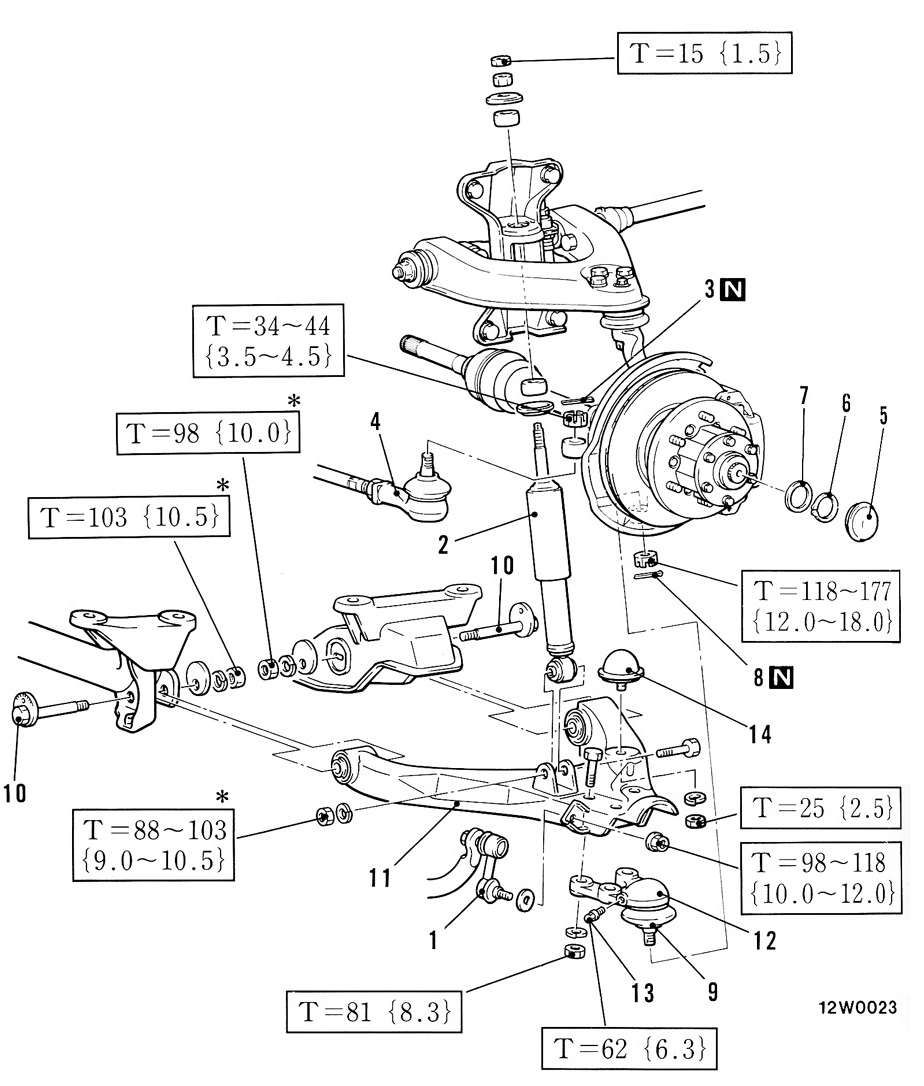

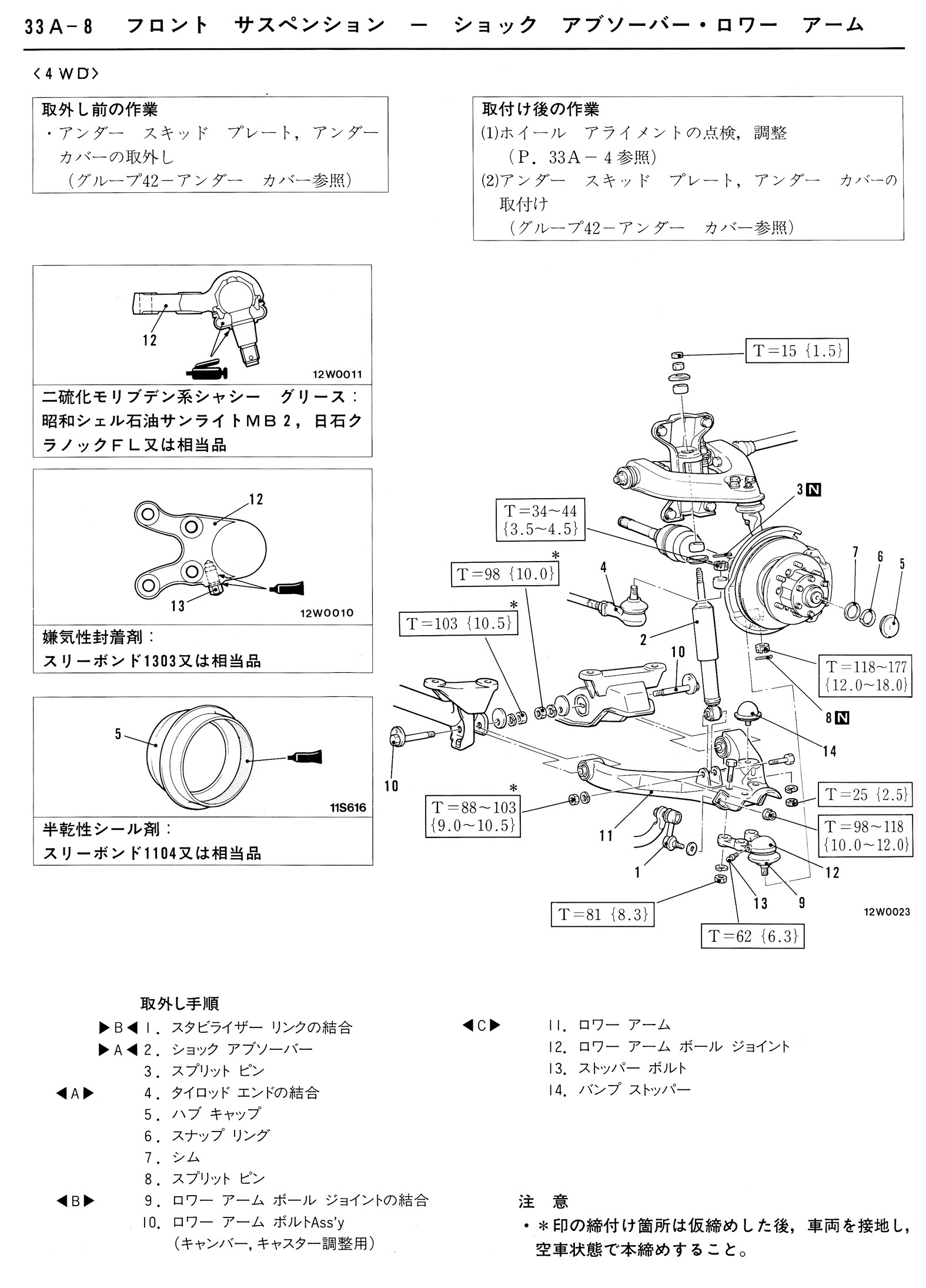

<整備解説書の図>





<作業の実際>



フロントロアアーム(左側)交換作業のページへ

(上記をクリックするとページが開きます)
