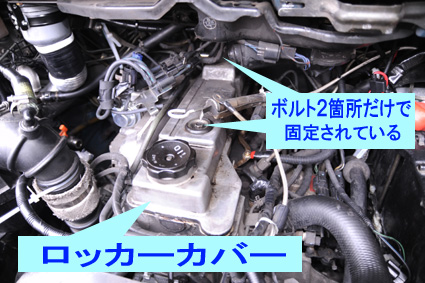

ロッカーカバーを固定しているのはたった2本のボルト



10年落ちの車では、スペースギア(SG)に限らず、エンジンからのオイル漏れ等は珍しくありません。ロッカーカバーからのオイル漏れや、にじみも、誰もが必ず通る道。



エンジン回りのDIY作業は苦手と言う方もいらっしゃるかもしれませんが、スペースギア(SG)の2800DT(4M40)のSGは、狭いエンジンルームのため、奥まった箇所の作業スペースが極端に狭いのが泣き所ですが、インタークーラーを撤去してしまえば、あとは2本のボルトを緩めるだけで、ロッカーカバーは外れます。



あとは、基本どおり、丁寧な作業をすれば、慌てない限り、大丈夫です。



※シール剤(液体ガスケット)の乾燥時間を要します。

施工後、すぐに車を使用することは出来ません!



今回のDIYは、埼玉県某所にお住まいのtoyoさんが、4M40(2800DT)の、ロッカーカバーからのオイル漏れ対策で、ガスケットを交換すると言うので、お友達が集まって、プチ整備オフ。

講師は、信州のM氏です。

toyoさんの車両は、前期型のジャスパー、2800DTです。

(施工時期:2009年6月)




<分解編>

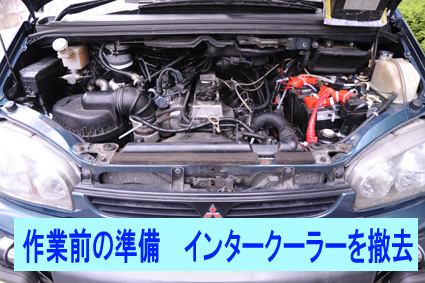

■準備作業として、インタークーラーを撤去し、作業スペースを確保。



※今回は、ヘッドロッカーカバーのガスケット交換をしますので、準備作業の詳しい紹介は、省略します。

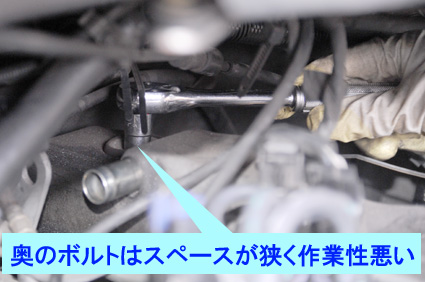

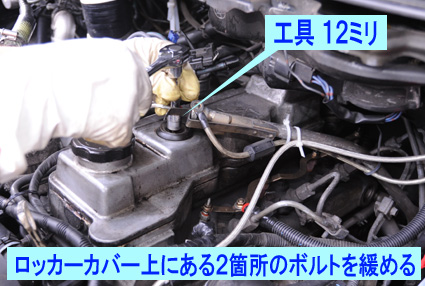

■ロッカーカバーの上にある、前後2箇所のボルトを緩める。(工具12ミリ)

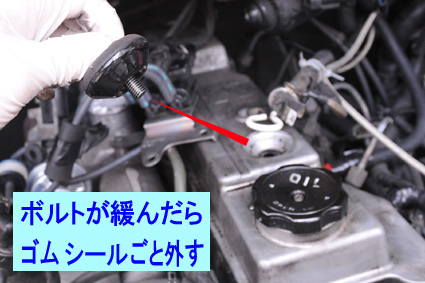

■ボルトが緩んだら、丸型のゴムシールと一緒に取り外す。

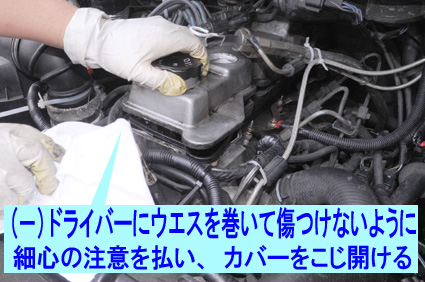

■ロッカーカバーと、シリンダーヘッドの間のシール剤部分に、ウエスで
保護した(−)ドライバーを差し込み、ヘッド側を傷つけないように剥がしていく。

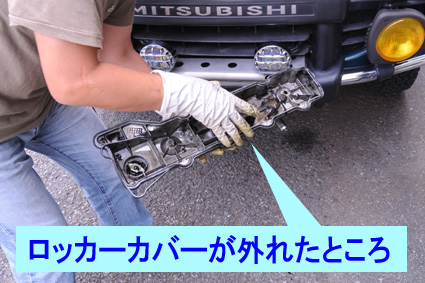

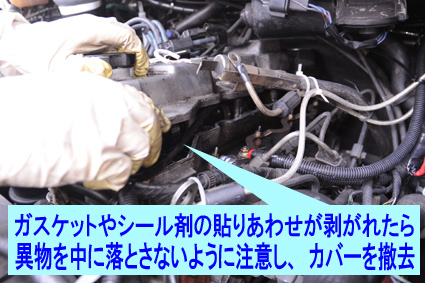

■周囲のシール剤が剥がれたら、ロッカーカバーを取り出す。(オイル汚れ注意)
※エンジンのヘッド内部へ、硬化したシール剤の破片など、異物を落とさないように!







<清掃編>

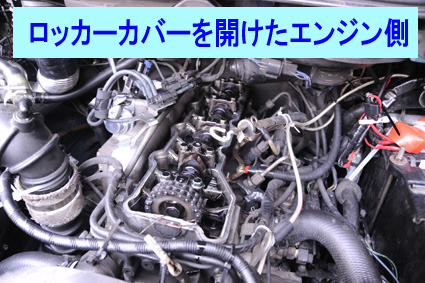

■ヘッドロッカーカバーを撤去したら、シリンダーブロック側の半月型シールを撤去。

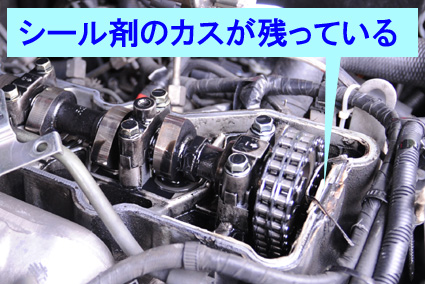

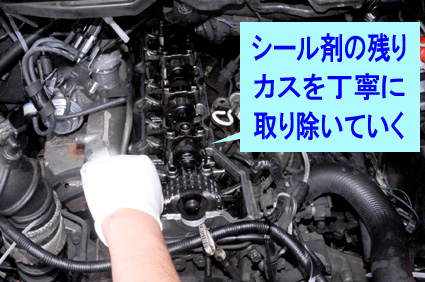

■シリンダーヘッドに残ったシール剤(硬化した液状ガスケット)などを、丁寧に取り除いていく。

※絶対に、シリンダーヘッド内に異物を落とさないように!
※異物を落とした場合は、速やかに取り除くため、ピンセットやライトがあると便利。

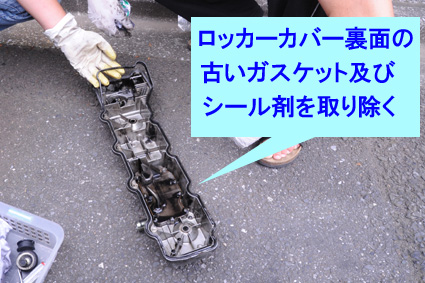

■ロッカーカバー裏面に残っている、
古いガスケット(固形)及び、硬化した液状ガスケットなどを、丁寧に取り除いていく。









<後編につづく>
