2800DT(4M40)はインタークーラーの脱着作業が多い



スペースギア(SG)の2800DT(4M40)のSGは、狭いエンジンルーム内の作業をしようとすれば、何をするにしても、インタークーラーの脱着作業を伴いますね。

とはいっても、完全に外してしまわなくても、要は、作業スペースが確保できればいいのですが、簡単に紹介します。


純正のインテークパイプの場合

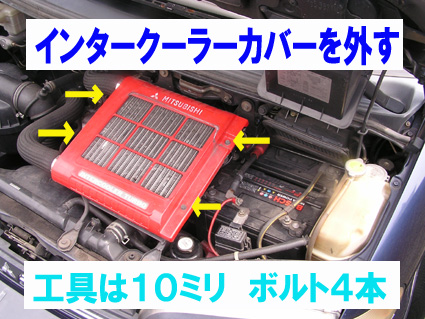

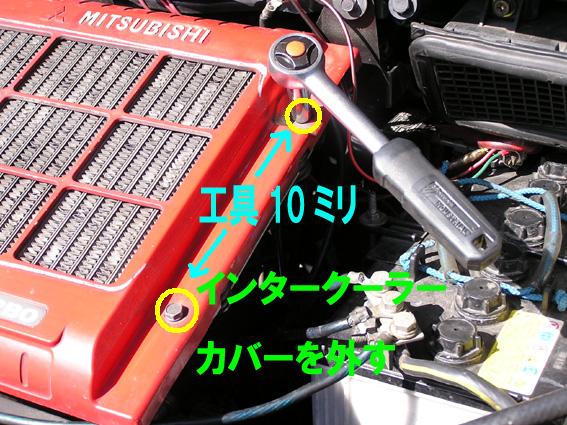

■インタークーラーカバーを外します。運転席側は、側面にボルトが2本、助手席側には、上面にボルトが2本あります。



工具は10ミリです。

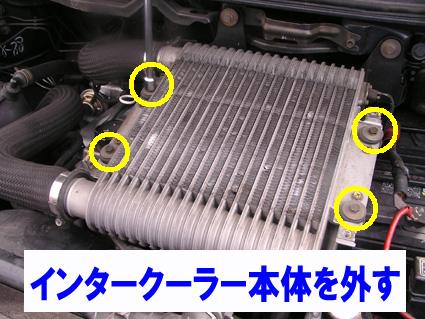

■次に、インタークーラー本体を外します。

ステーに固定されたボルト4本。



工具は10ミリです。



※インタークーラーのステーは、そのままでもOKです。

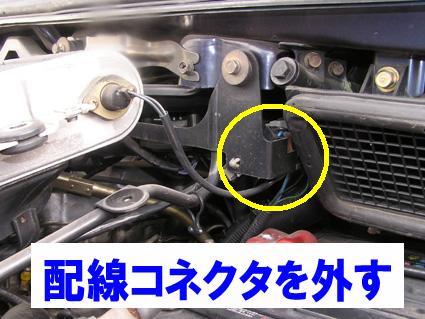

■インタークーラーにつながっている配線コネクター2箇所を外します。



ボディ側に固定されているので、ちょっと手が入りにくいです。

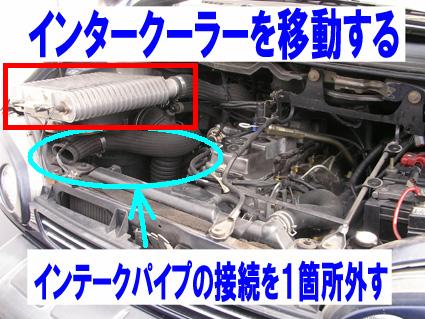

■純正のインテークパイプ(ゴムホース)は、柔らかくて弾力性があるので、インテークパイプは、全部外す必要はありませんが、手前のホースバンド1箇所を緩めると、横に置くことができます。



工具は10ミリです。



※社外のインテークパイプ(金属パイプ)に交換されている場合は、接続を切り離さないと、インタークーラーを脱着することが出来ません。





社外のインテークパイプ(金属パイプ)に交換している場合

■外のインテークパイプ(金属パイプ)に交換されている場合は、接続を切り離さないと、インタークーラーを脱着することが出来ません。

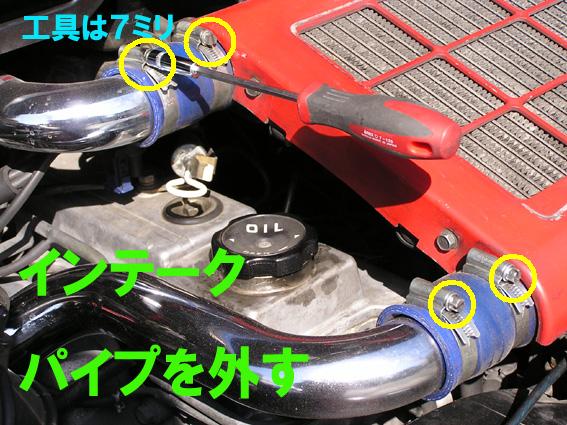

■インテークパイプと接続部のシリコンホースを固定しているホースバンドを外します。

私のSGでは、工具は7ミリですが、メーカーにより8ミリの場合もあります。

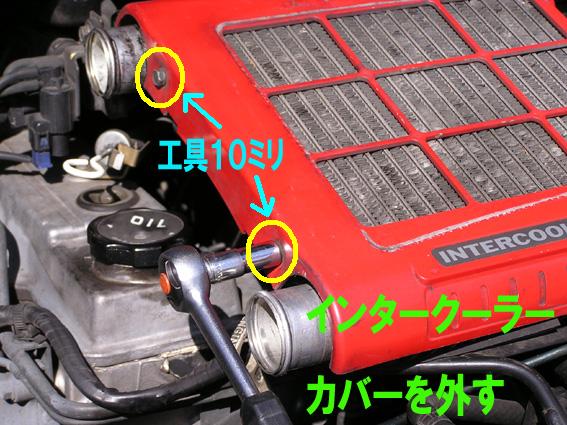

■インタークーラーカバーを外します。運転席側は、側面にボルトが2本、あります。



工具は10ミリです

■インタークーラーカバーの、助手席側には、上面にボルトが2本あります。



工具は10ミリです

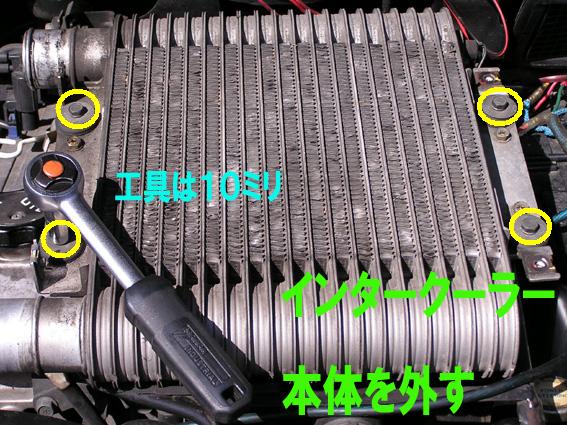

■次に、インタークーラー本体を外します。

ステーに固定されたボルト4本。



工具は10ミリです。



※インタークーラーのステーは、そのままでもOKです。

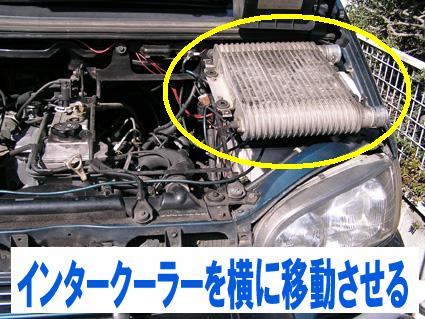

■バッテリーのある側に移動する場合は、配線が届くので、配線コネクタを外す必要はありませんが、移動させる場所によっては、配線コネクタを引き抜く必要があります。
