割れ易いことで有名なSGのセンターパネル

スペースギア(SG)のセンターパネルは、樹脂の材質の問題からか、非常に割れ易いことで有名です。



私のSGも、中古で買った当時、既にセンターパネル内側の一部が割れていて、クレームで、新品の部品を用意してもらった経験があります。恐らく、前オーナーが、オーディオを交換する際に、自分で作業を行って、割ってしまったのではないかと。



センターパネルの扱いについてですが、オーディオ取り付けなどの際、誤った取り外し方をして、無理な力が掛かってしまうと、簡単に樹脂部分が割れてしまう恐れがありますから、注意が必要です。

とはいえ、きちんと扱えば、特に、割れたり不具合はありませんので、取り外し方の手順を紹介します。



取り外すビスやクリップの場所だけわかっていれば、特に難しいことは、何もありません。

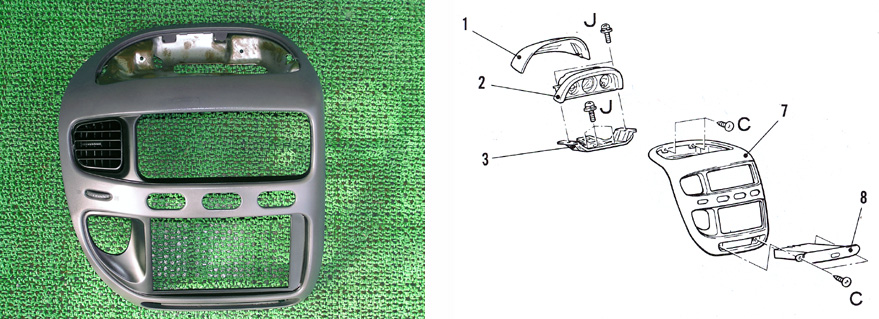

センターパネルの取り外し方



■SGの4WD車には、グレードによる違いがありますが、センターパネルの上部に、コンビネーションゲージ(三連メーター)が装着されていることが多いです。まず、最初に三連メーターのカバーを外します。

マイナスドライバーか、内装はがし(リムーバー)を、三連メーターの横から差し込んでこじってやると、内側にある爪が外れますから、簡単に外れます。左右の2箇所で止まっているだけなので、簡単に外すことができます。



■次に、コンビネーションゲージASSY(三連メーター本体)を外します。左右の2箇所に、取り付けビスがあり、台座に固定されていますから、(+)ドライバーで外していきます。



■三連メーターが外れたら、配線コネクタを引き抜きます。

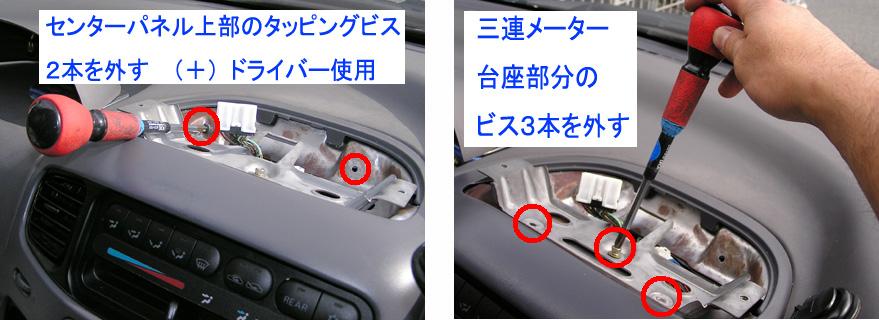

■センターパネル上部の、金属の金具が見えてきますが、一番上、左右2箇所のタッピングビスを、(+)ドライバーで外します。

センターパネルは、樹脂部分だけでなく、上の金属部分まで一帯の部品ですから、それを知らずに、樹脂部分だけこじって外そうとすれば、樹脂パネルが割れてしまうようです。



■三連メーターの台座(金具)も外します。固定ビス3本を、(+)ドライバーで外します。





■これで、センターパネル上の固定されている部分はすべて外れましたので、あとは、下のほうにある固定部分を外すだけです。

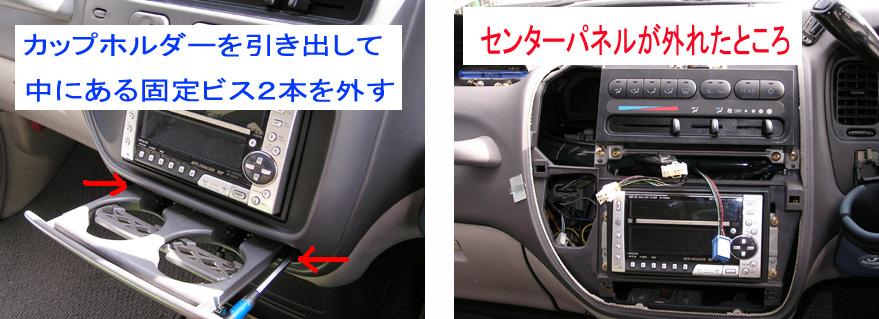

プッシュ式のカップホルダーを引き出します。カップホルダーの左右に、取り付けているタッピングビスがありますから、(+)ドライバーで外して、カップホルダーを引き抜いてしまいます。



■これで、固定されている部分は、すべて外れましたので、センターパネルを外すだけです。内装クリップや爪で止まっているわけではないので、こじって外す必要はありません。



■センターパネルには、時計がついたまま外れますから、パネルを浮かせたら、配線コネクタは外します。



◎センターパネル中央にある、ハザードスイッチ他、3個のスイッチは、一体型になっていますが、センターパネルには、単に差し込んであるだけなので、そのまま外すことができます。

(オーディオの交換等の作業される際には、スイッチ部分も外して、配線コネクタを引き抜いておくと作業性がよい)







センターパネルの取り付け



作業が終わったら、取り外した手順の、逆の要領で取り付けるだけです。
