カーゴ用のダミープレートを流用加工する



MORIMORIさんのデリカBBSで話題になったネタですが、最終型スペースギア(05モデル)のアクティブフィールドエディションでは、ドリンクホルダーが使えないというもの。

搭載される純正ナビの都合で、ドリンクホルダーを収納するスペースがないために、デリカカーゴ(商用貨物)に使われていた、メクラ(ダミープレート)と同じものが、目隠しとして使われているようです。



それをヒントに、ドリンクホルダーの部分に、ETC車載器を埋め込んでみようと考えました。



(作業実施時期:2006年12月)

<作業手順>

■部品

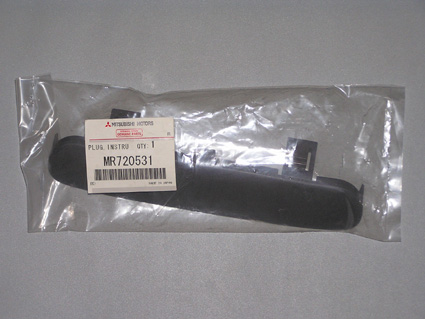

部品番号は、MR720531で、今回は、商用車(デリカカーゴ)のPA5Vの型式から部品検索して注文しましたが、インパネ色がグレーなので、同色です。

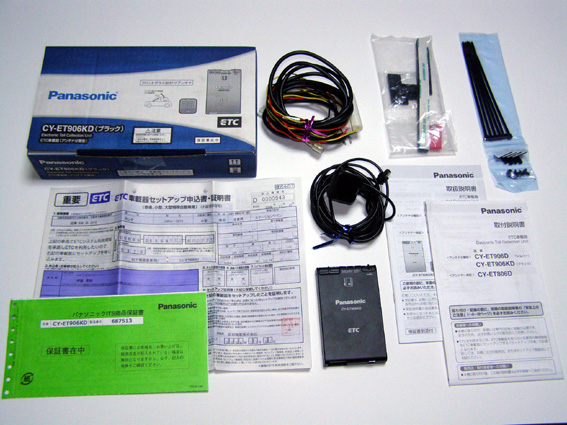

・今回取り付けたETC車載器  機種:Panasonic CY-ET906KD
 阪神高速助成申し込みを利用して安く手に入りました。5,990円です。

■加工

センターパネルの傾斜が、オーディオ部分と、カップホルダー部分でかなり変化しているので、ETC車載器の角度によっては、オーディオに干渉してしまいますので、できるだけメクラ蓋の下側を切り抜いて埋め込んでいます。

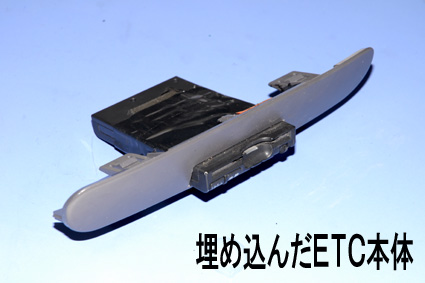

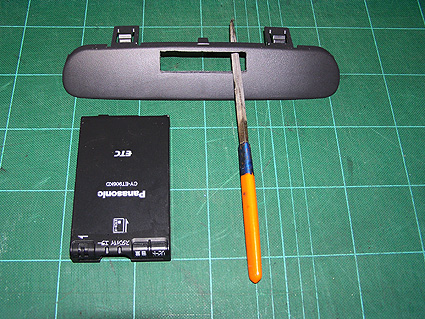

・出来るだけ最小限の大きさに穴を開けて、ETC本体がすっきりと収まるようにします。

・オーディオに干渉しないように、少し斜めに(上向き)固定します。

・固定は、エポキシパテ、ガムテープなど…

■設置

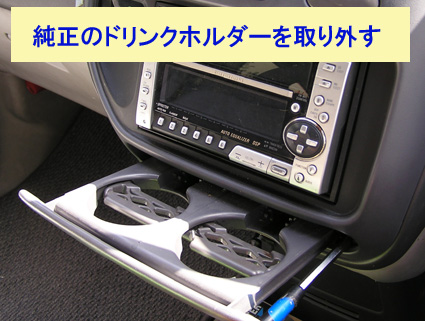

・純正のドリンクホルダーを取り外します。

・ドリンクホルダーを引き出したら、2本のビスがありますから、(+)ドライバーで緩めて、ドリンクホルダーを撤去した後、ビスは再び締め付けておきます。

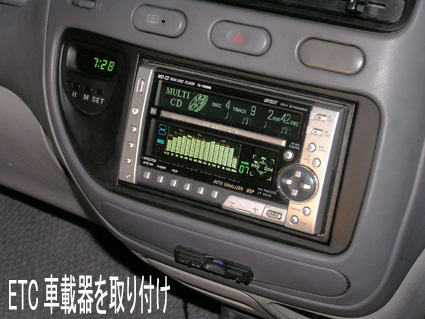

・ETCを組み込んだパネルは、爪で引っかかるようになっていますので、配線作業の後、押し込むだけで取付完了です。

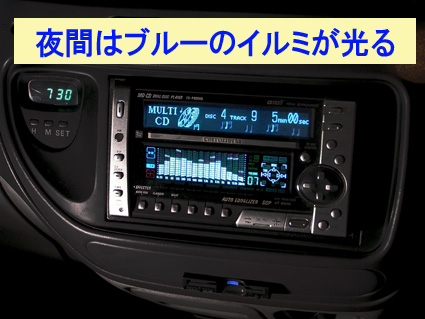

・日中は殆どわかりませんが、夜間は、ETC車載器のイルミが青く光っているのがわかります。
