スペースギア ドアロックモーター交換（ＤＩＹ）
SpaceGear-diy　-更新情報-　2005/02/16　up



続編　ドアロックモーターをFC-280SAへ交換する。


純正モーターは　マブチ　ＦＫ２８０ＳＡ？

［情報］　モーター自体はマブチのＦＫ−２８０ＳＡではないかとの情報がありました。（但しフルコンパチであるかは未確認）
ウォームギアの移植（取り外し/圧入）が美味く出来れば交換が可能の様です。
この話題のＢＢＳ関連チェーン　その後交換の話題 FC-280SAへ交換の話題

FK-280SAを入手交換すれば外形も同じで簡単ですが、残念ながらFK-280SAは一般ユーザーは入手できません。

若松のネット通販で1個100円程度で販売されている外形（端子形状）の異なるモーター（FC-280SA）へ助手席側を交換してみた。

結果：　良好、問題無く動作している。　何か不具合あれば報告します。

［参考資料］　マブチモーター株式会社サイトより　
　ＦＫ−２８０ＳＡのDataSpec→　HTML　ＰＤＦ　　今回使用したＦC−２８０ＳＡのDataSpec→　HTML　ＰＤＦ

　参考リンク：　FC-280SA
　http://www.mabuchi-motor.co.jp/cgi-bin/catalog/catalog.cgi?CAT_ID=fc_280pasa
　http://www.wakamatsu-net.com/cgibin/biz/page.cgi?cate=6201&page=0

以下に外形（端子形状）の異なるモーター（FC-280SA）への交換手順（モーター部）を記載。
　→ ドア部の作業等はこちらのページを参照。


*下記画像は助手席側の画像です。運転席側を作業される場合には極性にご注意ください。
スペースギア　ドアロックモーター交換　０２ スペースギア　ドアロックモーター交換　０３

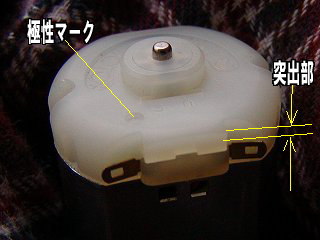

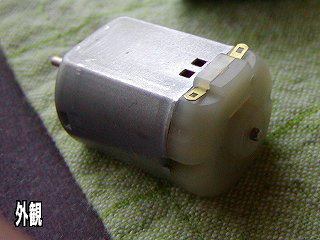

▲FC-280SAの外観、端子部の位置、形状が純正と異なる。 ▲端子を固定している樹脂の突出部厚がネックとなる。
スペースギア　ドアロックモーター交換　０４ スペースギア　ドアロックモーター交換　０５

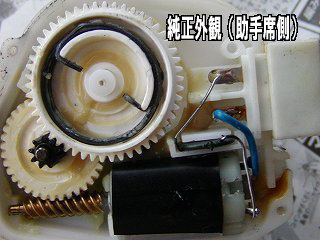

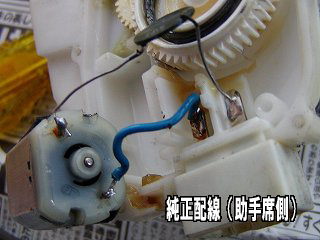

▲純正のモーター ▲配線、過電流素子らしきものがプラス側、マイナス側が青色線


スペースギア　ドアロックモーター交換　０１ウォームギア（モーター軸に付いている螺旋状のギア）の移植。

ウォームギアの抜き取り作業
ガスコンロ等でウォームギア部を暖める。

火傷をしないよう注意しながら暖かい内に写真のようにモンキースパナをモーター胴体部にあてがい、足でモンキースパナを抑えつつ　ウォームギアを傷つけない様にウォームギアを布切れ等で丁重に包み保護した上でプライヤで挟み、上へ引っ張ると以外に簡単に抜く事が出来ます。
この際、必ず垂直引っ張り抜いてください。
ウォームギアは真鍮製につき柔らかいので曲がってしまいます。

取り外したウォームギアを交換するモーターへ、プラスチックハンマー等で軽くたたき、打ち込みます。接着材等は必要無いと思います。
スペースギア　ドアロックモーター交換　０６ スペースギア　ドアロックモーター交換　０７

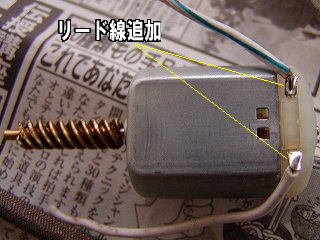

▲FC-280SAに5cm程度のリード線を付ける。マイナス側を青色等にしておいた方が識別しやすい。

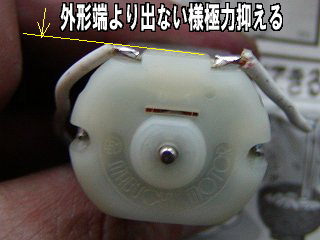

 ▲ハンダ付けは極力外形より抑える様にする事。出っ張るとまず装着出来ない。
スペースギア　ドアロックモーター交換　０８ スペースギア　ドアロックモーター交換　０９

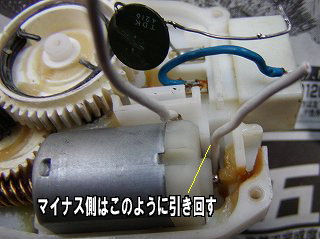

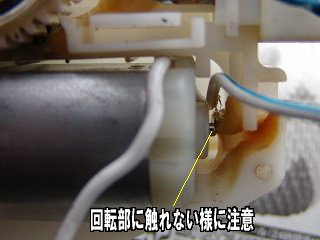

▲図のように挿入する。（厚さの関係で黒いシートは使用しなければ加工なしで挿入可能であった。） ▲マイナス側のリード線は上記のようにはわせる。
スペースギア　ドアロックモーター交換　１０ スペースギア　ドアロックモーター交換　１１

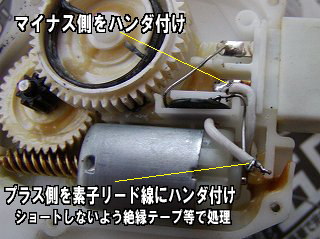

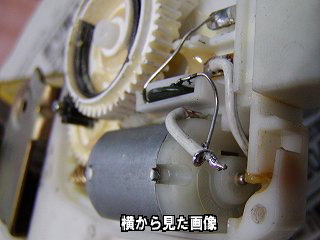

▲マイナス側とプラス側のリード線を上記の様に接続する。露出した端子はショートしないよう絶縁テープ等で保護。 ▲横より見た図。黒い素子は割れ易いので十分注意しながら作業を行う事。








-　当ＨＰ及びリンク先を参考 に作業を行い、不都合が生じても当ＨＰおよび資料提供者はいかなる責任も負いません　-
