このページは
モンテッサさんの投稿原稿を元に作成しました。 ご質問等ございましたら
BBSで。
用意する物 |
ワイヤー |
1本 |
50〜60cm 太さ 1.5mm径程度 |
¥70 |
ワイヤーを留めるオーバルスリーブ |
2個 |
かしめるやつです、ワイヤーの切り売りコーナーにあるはず。 |
¥22/個 |
ワイヤーに被せるホース |
1本 |
20〜30cm 2〜3φ |
¥7 |
M6?ナット |
1個 |
私は緩んだらイヤなのでナイロンナット使ってます |
¥50 |
M6?ワッシャ |
1枚 |
安っ!! |
¥3 |
内張りを留めるクリップ |
6個 |
私は純正を販社で買いました。ホームセンターにあるかも。 |
¥70/個 |
クリップは、再利用できて当たり前ですが、この6個ははっきり言ってウ*コクリップです。
内張りのクリップは、白いの、黒いの、あわせて20個ぐらいあるのですが、黒いの6個は、こんなもん捨てちまえってな感じです。
なんで2種類あるのか知りませんが、白いのに変えちゃっても問題ないと思いますので、変えちゃいましょう。
私は6個中4個つぶし、かなりいらいらさせられました。
用意するものは以上です。500円超えちゃいましたね。すいません。
作り方
- 1.内張りを外します。
-
- 内張りは、クリップとみなさんがいつも触っているベルトのつけねについているクロスのねじで留まってます。
ベルトは、根元にある樹脂のカバーを向かって上からめくると、ねじが出てきます。内張りは、引っ張れば取れます。
内張り剥がしたら、シートもめくります。
カッターを使って、のりを切りながらやると、うまいこといきます。
シートもめくると、ハッチの真ん中らへんに、ロッドが3本見えると思います。
ラッチ用、鍵用、アクチュエーター用だと思いますが、ラッチ用を確認してください。
外側の、ドアノブを動かすと、ロッドが動く(あたりまえか・・・)ので、すぐ分かります。
- 2、ワイヤーで、わっかを作ります。
-
- ロッドが通る大きさにしてください。でかすぎ注意です。
わっかを作って、スリーブに通し、かしめてください。
うまくできたらロッドに通します。
ロッドの上のほうに、ねじが切ってあり、ドアノブにクリップでくっつけてありますが、ロッド上端にねじが余ってるはずです。
その、余ってるところに、引っ掛けてください。
うまく表現できませんが、ロッドが下に動くことで、ラッチを駆動していますので、これを室内からワイヤーでやってやるだけです。
- 3.もう?復元ですが、その前に、ワイヤーを室内に通せるようにします。
-
- 内張りには、小さい物ですが、穴を開けてしまいます。
ワイヤーの太さと同じか、少し大きいドリルを用意してください。
穴の位置ですが、横方向は、ロッドに合わせます。
縦方向は、ワイヤーの長さ、引っ張る角度を頭の中でイメージして、位置を決めてください。
位置が決まったら穴をあけますが、まっすぐの穴だと、ワイヤーの通りが悪いので、まっすぐあけたあとにドリルを斜めに倒して、穴を斜めにしてしまいましょう。やりすぎ注意です。
内張りの加工がすんだら、ハッチに残ってるウ*コクリップの残骸を処理してください。
もちろん再利用してもかまいませんが・・・。
あ、シートも張りなおします。これにも適当な位置に穴をあけて下さい。
準備が整ったら、ワイヤーを通しつつ、内張りを元に戻します。
ここまで来たら、とりあえず試してみましょうか。
車内にはいって、、、、。バタン。 ガチャ。パッカ〜!
うまくいきましたか?
- 4.ワイヤーの処理です。
-
- このままプラっとぶらさげとくと使いずらいし、かっこわるいので、ワイヤーでまたわっかをつくりつつ、ホースに通します。
ホースは、1回切る事になります。わっかの大きさは、お好みで。

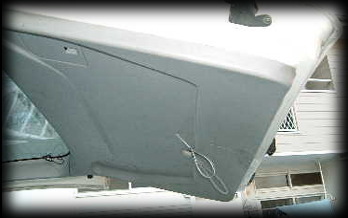

完成図の写真を送ろうと思いますので、参考にしてください。
写真で確認できるかわかりませんが、内張りを通って室内に入ってきたすぐのところのホースを斜めに切ってやると、ムダな遊びが無くなってよいかと思います。
このへんのホースの処理がうまくできれば、ロッド上端にナットで抜け止めなんかしなくても、ワイヤーが外れることが無いかと思います。
「じゃあナットなんかいらんやんけ。」になりますが、一応、保険、ということで。
以上です。分かりにくいかも知れませんが、やってみると簡単です。
めんどくさいのは、ウ*コクリップの処理だけですので、1時間で終わります。
おためしあれ。
---注意点---
1、ロッドにワイヤーをひっかけるだけですので、たとえばあなたのお子さんが、ガチャガチャ引っ張ったら、壊れるかもしれません。あくまでドアオープナーとして割り切ってください。
2、ワイヤーをかしめてしまいますので、基本的に、内張りを外せなくなります。
3、車によっては、ロッドのクリップ(ねじが切ってあるので上下に調整可能。)が、えらい上についているかもしれません。
そんなことは普通は無いと思いますが、なんせメーカーがメーカーなので、怪しいもんです。
その場合、クリップの下にナットを入れてあげてください。(誰でもわかると思いますが、一応・・。)
4、もし失敗しても、責任持てません。
ワイヤーとガイドを駆使すれば、内張りに元々ついてるベルトを使ってのドアオープンも可能かと思います。
私も少し考えましたが、めんどくさくてやめました。
どなたかチャレンジしてみてはいかがでしょう。
また、鍵の開閉も可能なはずです。まあ、キーレスがあるのでいらないと言えばいらないですが。
[MORIMORI談]
当然ながら 走行時にもドアロック解除時はリアゲートの部分が室内から開けれますので十分ご注意ください。
確かにクリップはポロポロ折れると思います。私の車もそうです、とにかく耐久性がないですね・・
今はやむなく ビスで固定してます (TT)
リアゲートを室内から開ける改造
改造等は個人の判断、責任においてお願い致します。
当WebPageを参考に改造し、不具合等が発生しても当WebSite作成/管理者は一切責任を負いません。
上記をあらかじめご了承の上ご閲覧ください。
